В настоящей статье приведен обзор рынка бетонного оборудования в области высокочастотных вибраторов (со встроенными преобразователями и подключаемых к преобразователю) и преобразователей частоты для вибраторов на 42В 200Гц при питании от однофазной сети 220В 50Гц. Были использованы данные с сайтов торгующих организаций и производителей, доступные в сети интернет.

Зачем нужны преобразователи частоты на 42В 200Гц? Чаще всего они необходимы для подключения глубинных вибраторов со встроенным электродвигателем. Увеличение частоты до 200Гц позволяет получить большее значение вынуждающей силы вибратора при одновременном уменьшении его размера. Напряжение же 42В было выбрано из соображений электробезопасности (вибронаконечник, находящийся в токопроводящей бетонной смеси представляет потенциальную угрозу поражения электрическим током для оператора в случае пробое обмотки электродвигателя на корпус). Выпускаются также глубинные вибраторы со встроенным электродвигателем и питанием 220В 200Гц, но для них кроме преобразователя в обязательном порядке требуется еще и УЗО, обеспечивающее отключение преобразователя от сети в случаях повреждения обмотки двигателя вибратора (УЗО может быть как внешним, так и встроенным в преобразователь). Глубинные вибраторы в зависимости от применения имеют разный диаметр вибронаконечника. Как правило, пропорционально диаметру вибронаконечника увеличивается и потребляемый электродвигателем ток (у разных производителей токи при одном и том же диаметре вибронаконечника могут существенно различаться, что зависит как от производительности, которой удалось достичь, так и от качества изготовления). Поэтому при выборе преобразователя для вибратора ключевыми моментами являются потребляемый вибратором номинальный ток и количество одновременно подключаемых к преобразователю вибраторов.



▼ Для чего нужны глубинные вибраторы.

Материал взят с сайта http://budkomplekt.com

Глубинные вибраторы для бетона – это специальное оборудование, широко используемое в различных бетонных работах. Предназначены для уплотнения бетонных смесей при укладке их в монолитные конструкции с различной степенью армирования, а также при изготовлении бетонных и железобетонных изделий для сборного строительства. Механические колебания, создаваемые вибратором при его погружении в бетонную смесь, способствуют активному уплотнению бетона. Использование глубинных вибраторов в монолитном строительстве способствует улучшению сцепления бетона со стальной арматурой. Современное строительство, особенно монолитное, а также производство бетонных и железобетонных блоков нуждается в использовании глубинных вибраторов. Механические колебания, создаваемые вибратором при его погружении в бетонную смесь, способствуют активному уплотнению бетона. Использование глубинных вибраторов в монолитном строительстве способствует улучшению сцепления бетона со стальной арматурой.

Глубинный вибратор осуществляет полное заполнение емкости, так как улучшает текучесть бетона путем вибрации. Всем известно, что во время приготовления в бетонную смесь попадает значительное количество воздуха. Если попавший воздух не удалить, то бетон может оказаться пористым и как следствие низкой прочности. Удаление попавшего воздуха и компактное расположение составляющих достигается уплотнением бетонной смеси. Глубинные вибраторы для бетона благодаря создаваемой вибрации и разрушению связующих между частицами сил высвобождают свободную воду и пузырьки воздуха из раствора, что существенно улучшает качество и технические свойства бетонных смесей.

 Глубинный вибратор для бетона легко перемещается с места на место и обрабатывает участки в радиусе от 0,6 до 0,9 м в течение 5—30 сек в зависимости от консистенции смеси, хотя для некоторых смесей требуется до 2 мин. Глубинные вибраторы для бетона достаточно эффективны, так как вся энергия от них передается непосредственно бетонной смеси.

▼ Применяемость глубинных вибраторов в зависимости от диаметра вибронаконечника.

Материал взят с сайта компании ГлавСнабСервис

Грубая оценка диаметра уплотнения (источник http://www.wackerneuson.ru/): диаметр зоны действия высококачественного глубинного вибратора для бетона приблизительно соответствует десятикратному значению диаметра вибробулавы.


▼ Типы преобразователей частоты для вибраторов.

▼ Основные характеристики преобразователей частоты для вибраторов.

▼ Производители преобразователей частоты для вибраторов.

▼ Высокочастотные глубинные вибраторы со встроенным преобразователем частоты.

Вибратор АК-50, встроенный преобразователь с Uвых=220В 200Гц Высокочастотный вибратор ИВАИ-50 со встроенным преобразователем частоты
Глубинный вибратор СТП 50, встроенный преобразователь с Uвых=42В 200Гц Высокочастотный вибратор СТП 50 со встроенным преобразователем частоты



Все большую популярность начали приобретать высокочастотные глубинные вибраторы для бетона со встроенным преобразователем частоты. Большим преимуществом таких вибраторов является отсутствие необходимости дополнительно приобретать к вибратору преобразователь, все идет в комплекте. Кроме того, с глубинным вибратором легко управляется один человек, так как при передвижении по площадке не нужно отвлекаться на перемещение с места на место преобразователя (классические электромеханические преобразователи, как правило, весят более 15кг). К недостаткам можно отнести высокую стоимость. Кроме того, в большинстве таких вибраторов для бетона на вибронаконечник подается небезопасное напряжение 220В, которое в случае неисправности обмотки электродвигателя может попасть на вибронаконечник (обычно эту проблему решают обязательным применением устройств УЗО на  входе питания преобразователя). Вопрос с электробезопасностью полностью решен в глубинных  вибраторах со встроенным преобразователем с выходным напряжением 42В 200Гц. Гальваническая развязка от сети в этом случае обеспечивается за счет встроенного малогабаритного высокочастотного трансформатора.

В Таблице 1 сгруппированы по ценам и мощности высокочастотные преобразователи частоты для вибраторов. Преобразователи разбиты по выходной мощности на четыре группы. В первую группу вошли преобразователи частоты, предназначенные для работы, в основном, с одним вибратором при диаметре вибронаконечника до 50мм (а с некоторыми моделями вибраторов и до 60мм). Преобразователи второй группы могут питать или один вибратор с диаметром булавы 56-90мм, либо два вибратора меньшего типоразмера. Преобразователи частоты из третьей группы достигают предела разрешенной нагрузки на однофазную сеть 220В 50Гц (преобразователи большей мощности уже питаются от сети 3х380В 50Гц) и позволяют подключать от 1 до 3-х вибраторов одновременно в зависимости от их номинального тока. Более мощные преобразователи из четвертой группы уже используют питание 3 х 380В

В Таблице 2 приведены высокочастотные глубинные вибраторы со встроенным преобразователем частоты. Такие вибраторы обеспечивают большее удобство в работе, так как не нуждаются в использовании дополнительного громоздкого преобразователя частоты. Различаются напряжением, подаваемым на двигатель вибратора. На данный момент только в России выпускаются встроенные преобразователи для вибраторов с выходным напряжением 42В, что значительно повышает безопасность производимых работ. При этом, несмотря на существенно более сложное устройство преобразователя (в сравнении с 220В аналогом) стоимость комплекта глубинный вибратор - преобразователь увеличивается незначительно за счет того, что вибраторы на 42В дешевле, чем их аналоги на 220В.

В Таблице 3 приведены распространенные марки высокочастотных глубинных вибраторов, подключаемых к внешнему преобразователю частоты, фоновый цвет ячейки таблицы указывает на совместимый с ним по мощности преобразователь частоты

Преобразователи частоты для высокочастотных вибраторов
(питание 220 или 380В 50Гц, выход 3х42В 200Гц)



Комито
Россия
ВПК
Россия
OLI
Италия
ENAR
Испания
Wacker
Германия
Dynapac
Швеция
Pвых, кВт Номинальный выходной ток / Тип преобразователя / Вес / Цена
0,7-1,0 10 А
Преобразователь частоты для вибратора 42В 200Гц, 11А

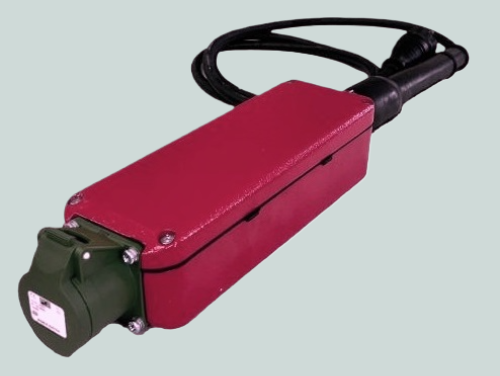

ИСП-42/11

2 кг
33 600р

14 А
Преобразователь частоты для вибратора 42В 200Гц, 14А
ИСП-42/14

3 кг
36 000р


9 А
Преобразователь частоты для вибратора 42В 200Гц, 14А

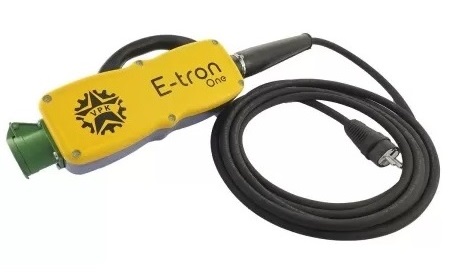

VPK E-tron One

4,8 кг
39 900р


11 А
Преобразователь частоты для вибратора 42В 200Гц, 11А
VPK-CV11M

28 кг
46 155р


11 А
Hervisa, 9,6А

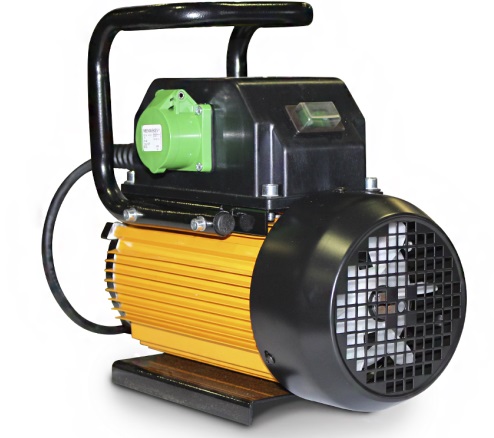

СММ11
17 кг
34 080р



14 А

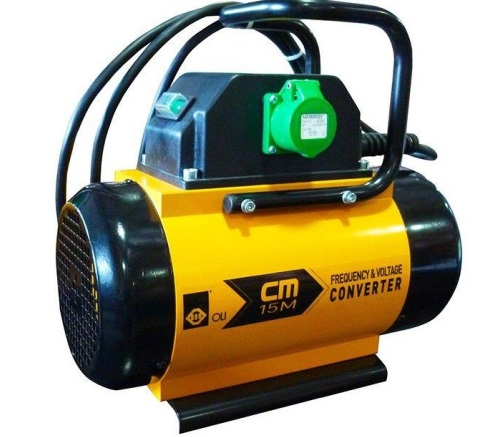

Hervisa, 16,5А
СМM15

24 кг
45 504р
13 А

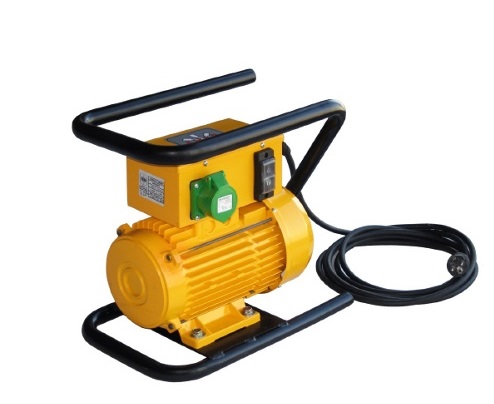

AFE1000M

17 кг
153 000р
10 А
STP, 14А

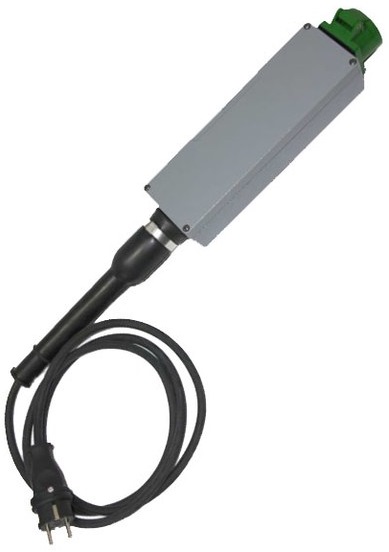

WN ИСП-42/11

2 кг
25 000р
11 А
STP, 14А
CF-11M

18 кг
---р
1,1-1,8
24 А
24А

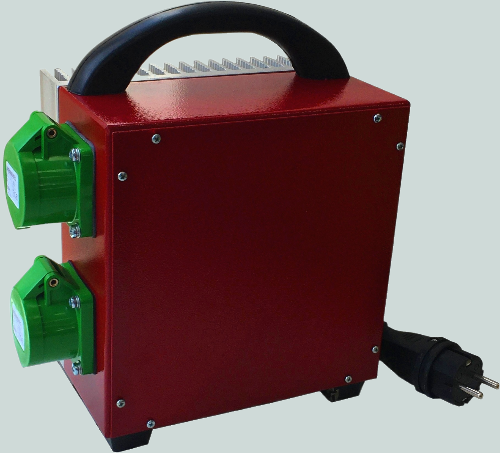

ИСП-42/24

5 кг
49 920р

25 А
25А
VPK-CV25M

38 кг
73 780р
25 А
Hervisa, 9,6А

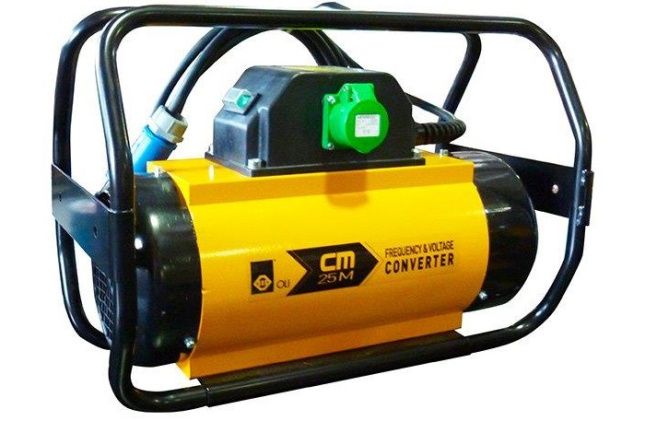

СММ25

34 кг
62 592р

21 А

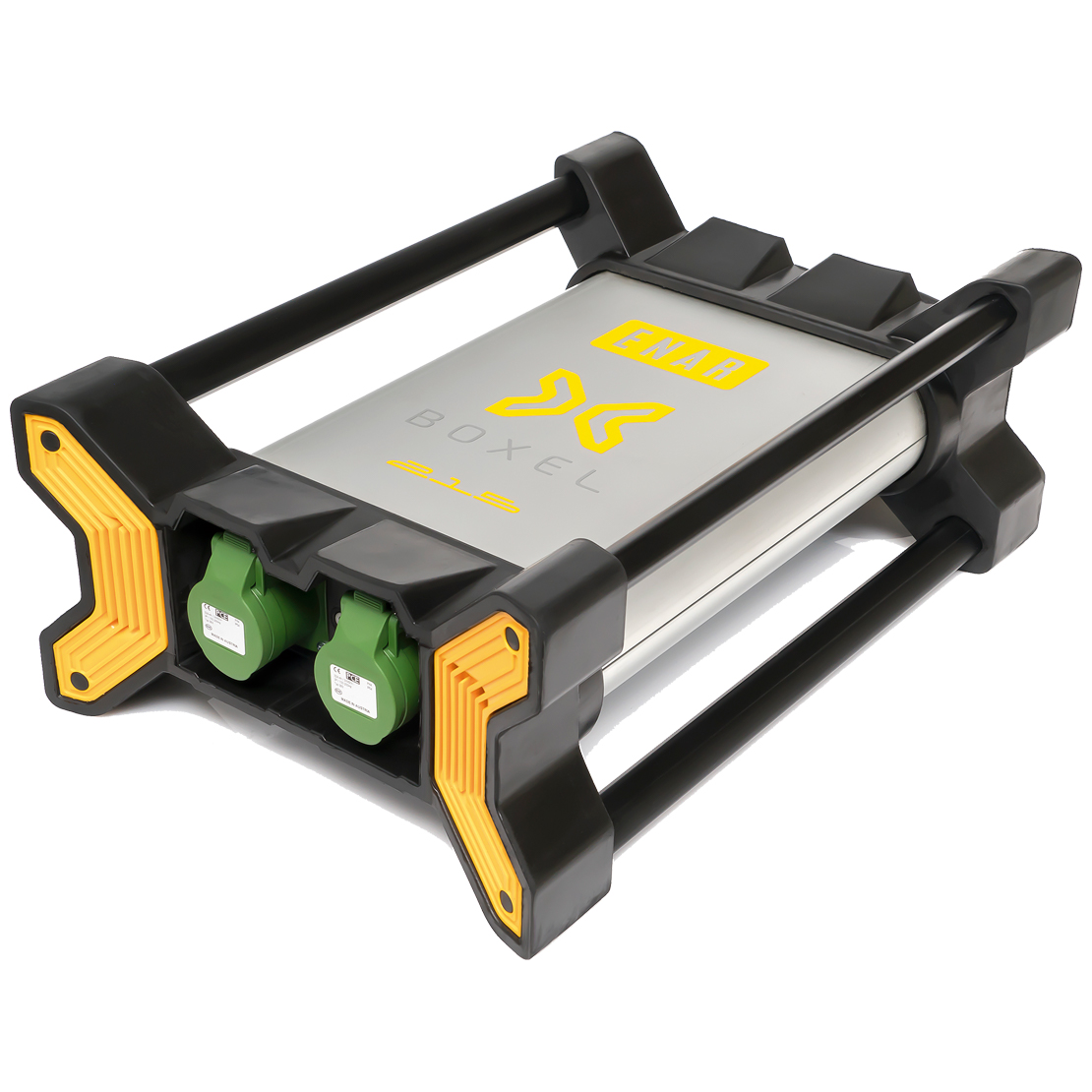

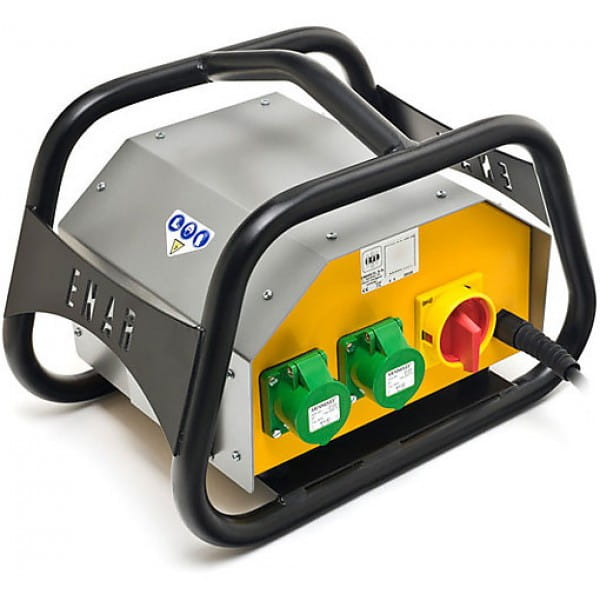

BOXEL 215

9 кг
217 000р

24 А

AFE2000M

27 кг
208 000р
20 А
Hervisa, 9,6А
FUH 20/1/042
8,5 кг
---р

24 А
25А
WN ИСП-42/24

6 кг
40 000р
25 А
STP, 14А
CF-25M

31 кг
---р
2,0-3,4 45А
45А
ИСП-42/45
17 кг
82 500р


37 А

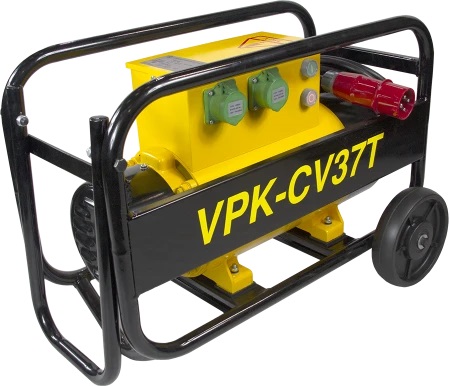

vpk-cv37t
VPK-CV37T
79 кг
108 800р
36 А

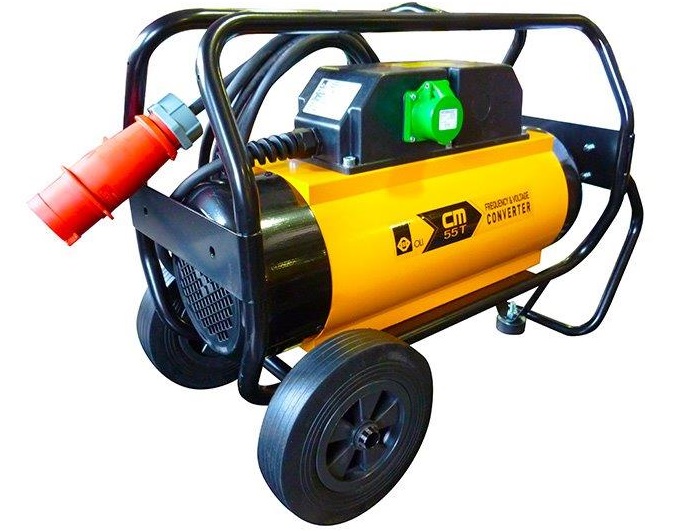

oli_cmt35
CMT35
41 кг
89 568р
35 А

BOXEL 325

10 кг
262 000р

35 А

BOXEL 2502

22 кг
117 000р
35 А
Wacker Neuson
FUH 35/2/042
18 кг
---р

58 А
Wacker Neuson
FUH 70/2/042

28 кг
320 000р

4-7 54 А

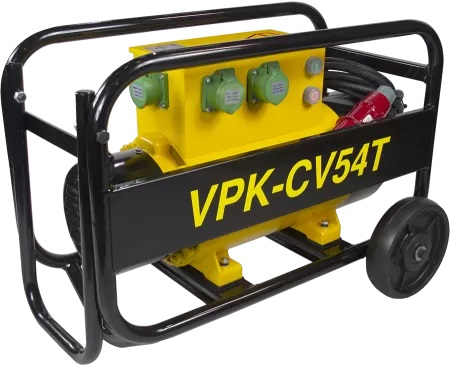

cv-54t
VPK-CV54T
94 кг
127 245р
55 А
oli_cmt55
CMT55
45 кг
109 248р

85 А
oli_cmt85

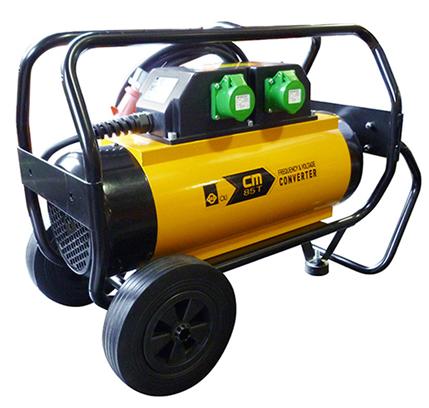

CMT85
58 кг
134 304р

Тестирование преобразователей частоты ИСП с глубинными вибраторами:

ИСП-42/11

ИСП-42/14

ИСП-42/24


Высокочастотные глубинные вибраторы для бетона со встроенным преобразователем частоты
Характеристики и цены

Красный маяк
Россия
РВК
Россия
ООО Агрегат
Россия
OLI
Италия
LAE
Италия
Wacker
Германия
Technoflex
Испания
D, мм Напряжение на двигателе вибратора/Тип высокочастотного вибратора/Цена
28-30
35-40 3х42В
АК-38
Цена 70 т.р.
3х220В
АК-38
Цена 75 т.р.
3х220В

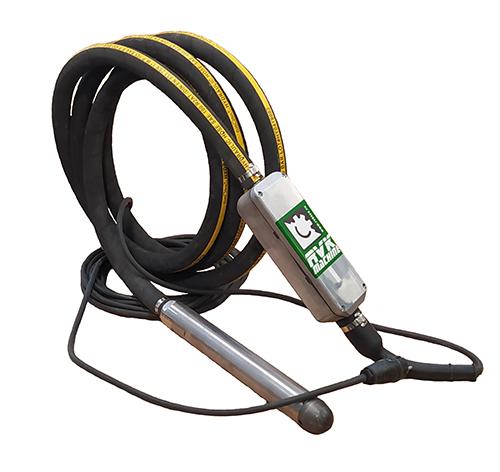

ЭГВ-220/38
Цена 60 т.р.
3х42В
СТП 38
Цена 63 т.р.
3х220В
СТП 38
Цена 57 т.р.
3х42В
EWO38-5-42
Цена 62 т.р.
3х220В
EWO38-5-220
Цена 60 т.р.
3х220В
TR 3800
Цена 62 т.р.
3х220В
IEC 38
Цена 180 т.р.
3х220В

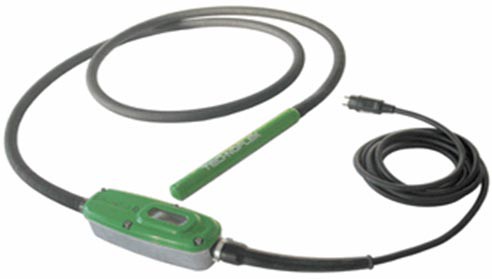

MEF-38
Цена 54 т.р.
45-52 3х42В
АК-50
Цена 73 т.р.
3х220В
АК-50
Цена 73 т.р.

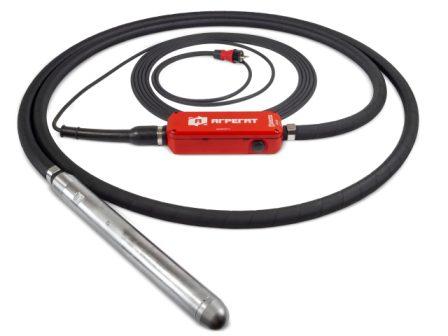

3х220В
ЭГВ-220/50
Цена 62 т.р.
3х42В
СТП 50
Цена 66 т.р.
3х220В
СТП 50
Цена 69 т.р.

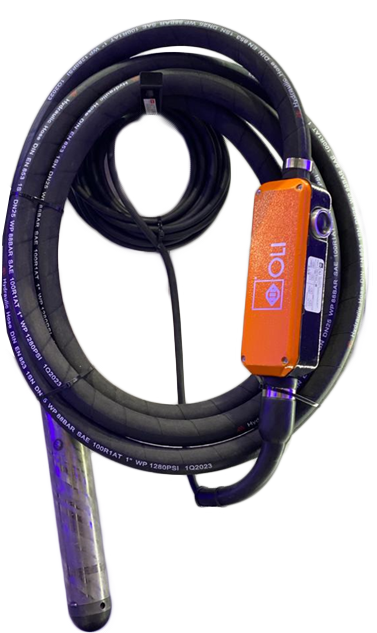

3х42В
EWO50-5-42
Цена 66 т.р.

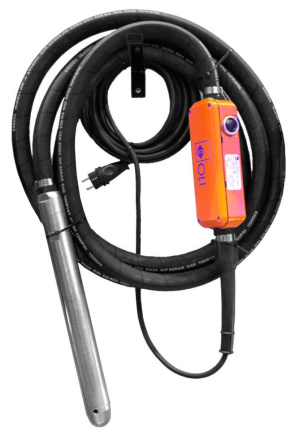

3х220В
EWO50-5-220
Цена 62 т.р.
3х220В
TR 5000
Цена 62 т.р.
3х220В
IEC 45
Цена 160 т.р.
3х220В
MEF-50
Цена 54 т.р.
56-60 3х42В
АК-60
Цена 79 т.р.
3х220В
АК-60
Цена 79 т.р.
  3х42В
СТП 60
Цена 76 т.р.
3х220В
СТП 60
Цена 72 т.р.
3х42В
EWO59-5-42
Цена 67 т.р.
3х220В
EWO59-5-220
Цена 67 т.р.
3х220В
IEC 58
Цена 160 т.р.
65-75 3х220В
АК-75
Цена 85 т.р.
3х220В
ЭГВ-220/65
Цена --- т.р.
  3х220В
EWO65-5-220
Цена 81 т.р.

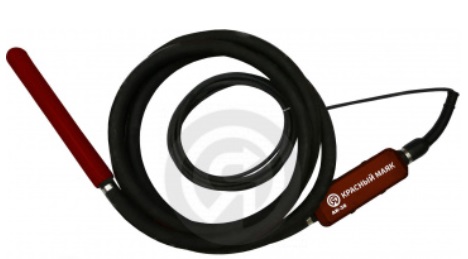

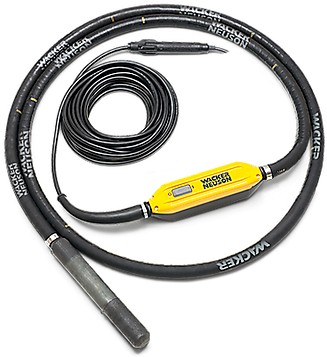

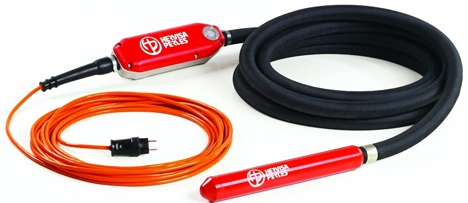

Фото высокочастотный глубинный вибратор со встроенным преобразователем АК-50 высокочастотный глубинный вибратор с преобразователем Tronic 50 высокочастотный вибратор с преобразователем высокочастотный вибратор с преобразователем СТП 50 высокочастотный вибратор с преобразователем LAE TR 5000 высокочастотный вибратор с преобразователем ENAR SPYDER PRO 50 высокочастотный вибратор с преобразователем HERVISA RUNNER высокочастотный вибратор с преобразователем WACKER IEC 57 высокочастотный вибратор с преобразователем SILVA MEF-50

Высокочастотные подключаемые к преобразователю глубинные вибраторы для бетона (42В 200Гц)
Характеристики и цены


Красный маяк
Россия
Агрегат
Россия
OLI
Италия
РВК
Россия
Wacker
Германия
D, мм Номинальный ток / Тип глубинного вибратора / Цена / Производительность (диаметр уплотнения)
35-40
AR-38
Цена 32 т.р.
(40см)
4.0А
V-MAX 38
Цена 33 т.р.
(45см)
8.0А
OLI VHN38
Цена 30 т.р.
(45см)
- 8.0А
OLI VHPG 38
Цена 40 т.р.
(45см)
? А
ВГ-38/42
Цена 34 т.р.
-
7.0А
IREN 38
Цена --- т.р.
(50см)
45-50 12.0А
AR-50
Цена 32 т.р.
24м3/ч (64см)
9.0А
V-MAX 50
Цена 36 т.р.
(60см)
11.0А
OLI VHN50
Цена 34 т.р.
(60см)
15.0 А

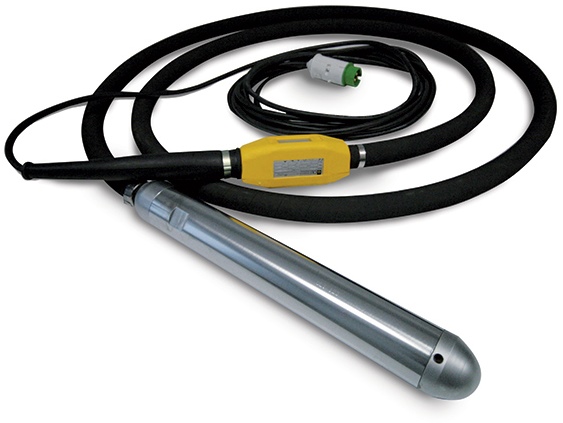

OLI VHP50
Цена 39 т.р.
(70 см)
11.0А

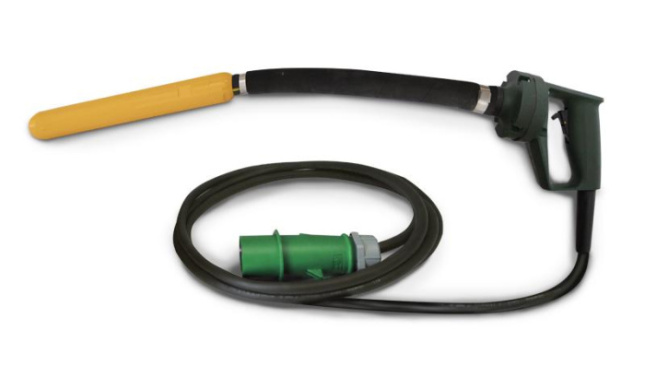

OLI VHPG 50
Цена 44 т.р.
(60см)
? А
ВГ-50/42
Цена 36 т.р.
-
10.0А
IREN 45
Цена 130 т.р.
(60см)
56-60 14.0А
AR-60
Цена 46 т.р.
28м3/ч (86см)
12.0А

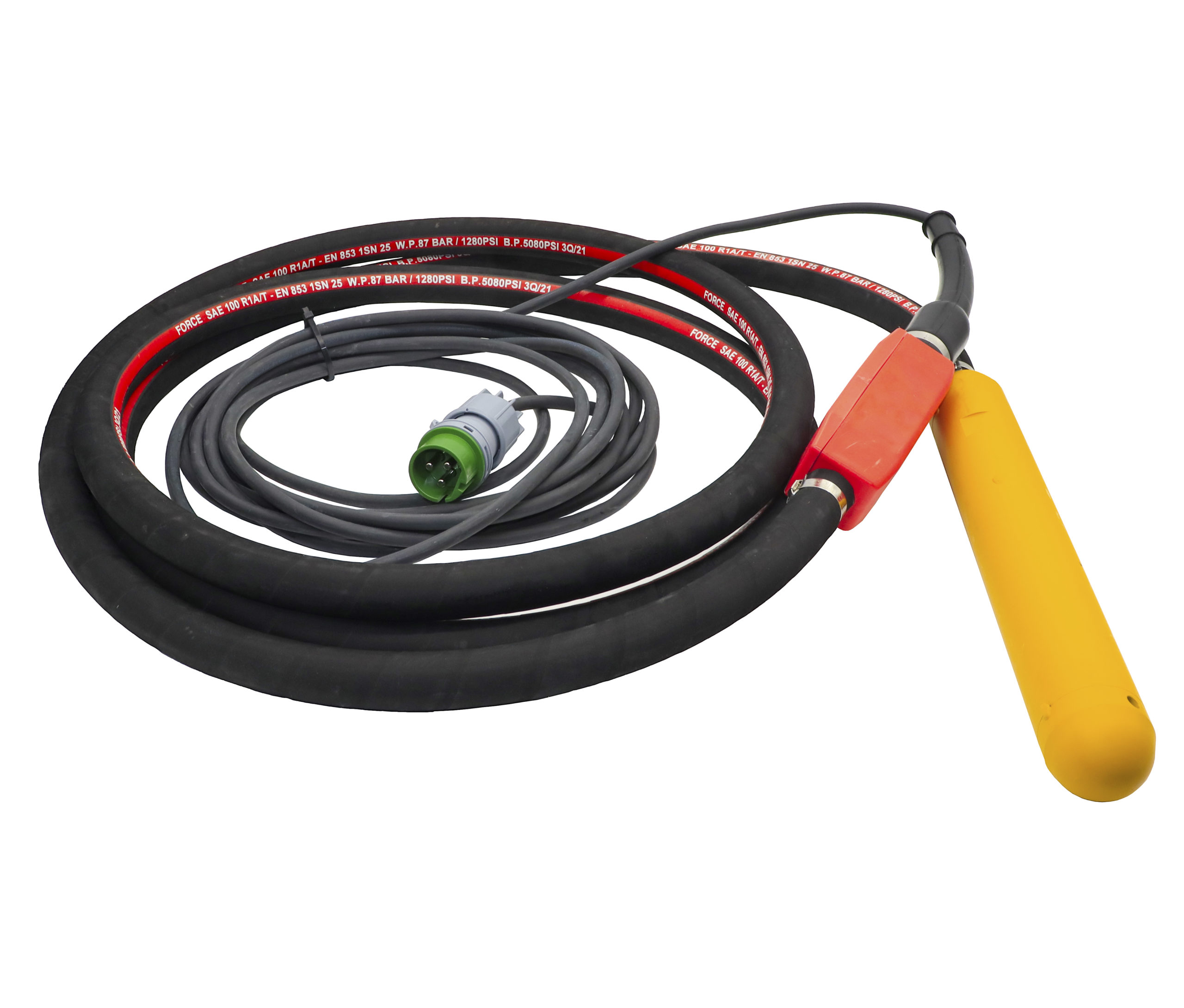

V-MAX 60
Цена 48 т.р.
(80 см)
12.0А

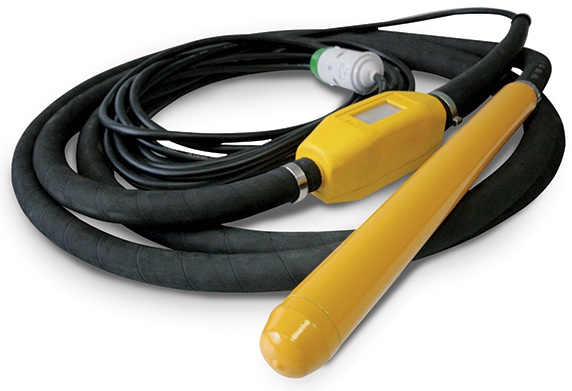

OLI VHN59
Цена 39 т.р.
(80см)
17.0 А
OLI VHP59
Цена - т.р.
(90 см)
12.0А
OLI VHPG 59
Цена 48 т.р.
(80см)
? А
ВГ-57/42
Цена 47 т.р.
-
17.3А
IREN 58
Цена 130 т.р.
(85см)
65-75 20.0А
AR-75
Цена 40 т.р.
36м3/ч (106см)
    24.0 А
OLI VHP65
Цена 41 т.р.
(110 см)
25.0А
IREN 65
Цена --- т.р.
(120см)

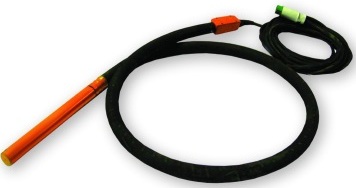

Фото высокочастотный вибратор, подключаемый к преобразователю ИВАР-50 высокочастотный вибратор VMAX-50
Преобразователи частоты для вибраторов серии ИСП на 42В 200Гц:
цветом обозначена совместимость с глубинными вибраторами из таблицы
при одиночном подключении,
(ток вибратора, или сумма токов нескольких вибраторов
не должен превышать номинальный ток используемого преобразователя)
КАТАЛОГ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ (PDF)
Преобразователь частоты для вибратора 42В 200Гц, 10А
I вых.ном=10А

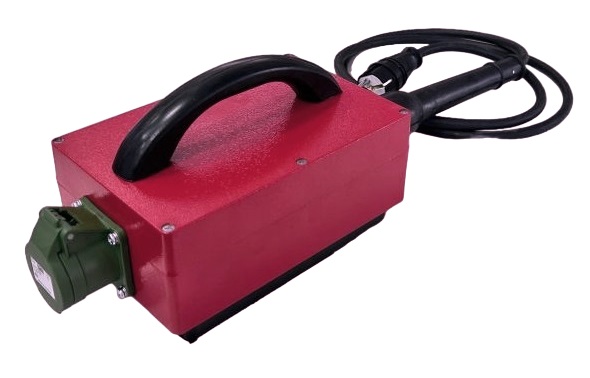

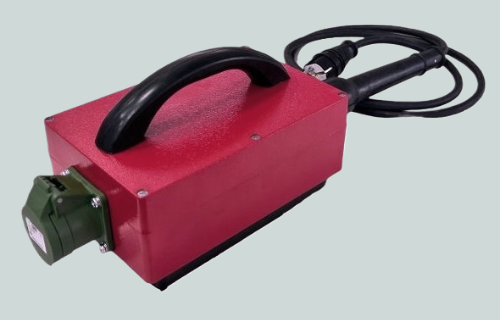

Преобразователь частоты для вибратора 42В 200Гц, 14А
Iвых.ном=14А

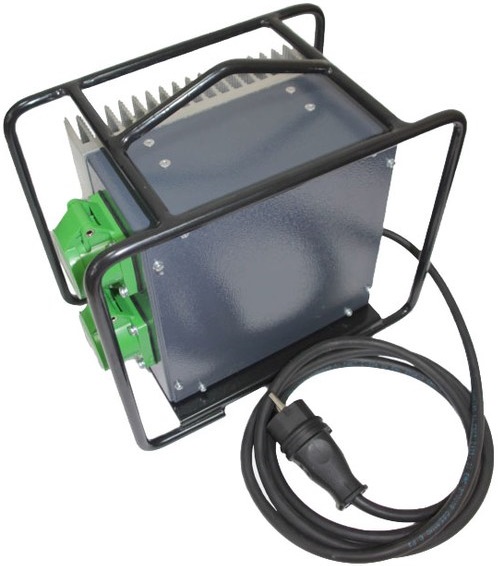

Преобразователь частоты для вибратора 42В 200Гц, 24А
Iвых.ном=24А

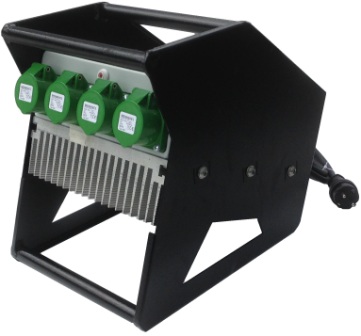

Преобразователь частоты для вибратора 42В 200Гц, 45А
Iвых.ном=45А
